一、產品概述

      大型圓盤造球機是長沙天為華信研發的科技產品之一，該產品具有運行平穩，造球品質高，能耗低，維護簡單的高可靠性。在全國同行業中處于領先地位。

我公司技術人員在研發中綜合借鑒了德國同類產品的先進性，并綜合了國內外使用工況，避免了傳統造球機的懸臂軸支承結構的不穩定、容易產生震動的特點。經過國內及國外幾十處工程實際生產檢驗，取得了用戶的一致好評，和高度認可。

二、工作原理

   圓盤造球機是將細粒度粉狀物制成粒度符合下一工序要求的球粒狀的盤形制粒設備。制粒物料在傾斜并且旋轉的圓盤中受重力、離心力和摩擦力的作用而產生滾動和搓動，在補充適當水份的情況下形成母球。細粒度物料在潮濕的母球表面上滾動使母球長大并具有一定的強度。不同粒度的球粒在圓盤中自動地沿不同的軌道運行，符合要球的成品球粒從盤中排出。

三、設備工藝技術性能描述

1回轉式支承式造球機的使用情況總結

十余年來，回轉支承式造球機在國內得到大量應用，我們作為國內回轉支承式造球機的原創者和推動者，從2006年開始推出造球機，做了大量的技術和工藝研究工作。國內大部分回轉支承式造球是我們設計和制造的。經過10余年的運行考驗，有如下應用特點：

1.1 回轉支承在實際使用中壽命達10年以上。

其它廠商在2014年以后也推出了回轉支承式造球機，根據用戶反應，其回轉支承使用不到兩年，就開始大規模更換。

1.2 造球機振動小，在經過10余年的運行之后，其振動并沒有隨著運行時間的增加而出現振動加劇的現象。

1.3 造球機盤體沒有出現變形的情況，其剛度、圓度、強度沒有變化。

1.4造球機的產量恒定，沒有出隨著運行時間增長而好出現產量減少，成球質量下降的情況。

1.5 可靠性高，并沒有出現使用年限長而故障率增多的情況。

經過十多年的運行，我們生產的回轉支承式造球仍然運行平穩，性能優良，可靠性高。

2設備技術特點、技術優勢

2.1 我公司擁有行業內先進的7.5米造球機整套完善的技術和工藝資料；擁有設計了系列圓盤造球機、加工工藝并完成制造的項目負責人和技術團隊。已經在國內使用的有三百多臺，其中七米五的一百多臺，使用長時間超過十年，電機/減速機/回轉支承等核心部件從未發生過損壞和更換。實踐證明技術的成熟先進，穩定和可靠。

2.2在國際上首創采用平行軸減速機傳動，改善了減速機受力狀態，提高了傳動效率，降低了傳動振動和噪聲，大大延長了減速機的使用壽命，并使減速機和電機的安裝更為方便、快捷。

2.3盤體采用平面支撐。盤體下方有直徑3米的經過機加的超大法蘭平面體。承受圓盤和物料的重量。

以超大法蘭盤作為圓盤安裝基準，保證盤體的圓度、平面度和剛度。同時也保證了盤體經過若干年運行或多次解體拆裝后，盤體的圓度、平面度和剛度不發生變化。

2.4主機架平面通過大型銑床加工，保證圓盤和刮刀支架的安裝精度、及固定刮刀與圓盤底平面的平行度。

2.5與傳動機構相關的重要大型部件通過數控機床加工，保證裝配和傳動精度。

2.6重要的鉚焊件均通過退火后機加工。

2.7所有鉆孔均采用鉆模。在現場安裝時，保證了所有螺栓孔無錯位。

2.8  實現模塊化安裝，現場安裝時，無需焊接和鉆孔。

2.9   安裝方便，維護簡捷。

2.10  振動小。

2.11可靠性高。

2.12、圓盤運轉平穩，成球質量好，產量大。

四、 產品的優勢及創新

*  采用大直徑回轉支承，造球盤的盤體是平面支承，造球過程中機身平穩無振動，造球品質高。

*  造球產量大，6米造球機的合格球產量維持在60-90噸每小時，7.5米造球機的產量維護在120-160噸每小時。

* 能耗低，噸球耗能量是傳統造球機的0.7-0.8，為企業節能降耗帶來可觀的經濟效益和社會效益。

* 維修簡便，在設備使用過程中，沒有需要日常維護的工作，7.5米造球機在檢修部件4.3T左右。相比傳統造球機更加簡便實用，故障和維護量也非常少。即使更換核心部件所需時間也非常少，三五天左右即可完成。

* 采用完全封閉的內嚙合齒輪傳動系統，傳動齒輪和外部灰塵隔離，使齒面不受塵料和污染而磨損，降低了故障率，延長了齒輪的使用壽命，確保作業率。

* 造球盤的盤體是平面支承，運轉平穩，無振動。

* 大小齒輪的中心距及間隙由機加工保證，傳動精度高。國內傳統造球的間隙則要由人工調整，間隙過大，過小，或過偏會影響傳動精動和使用壽命。有的造球需要兩個月調一次間隙。

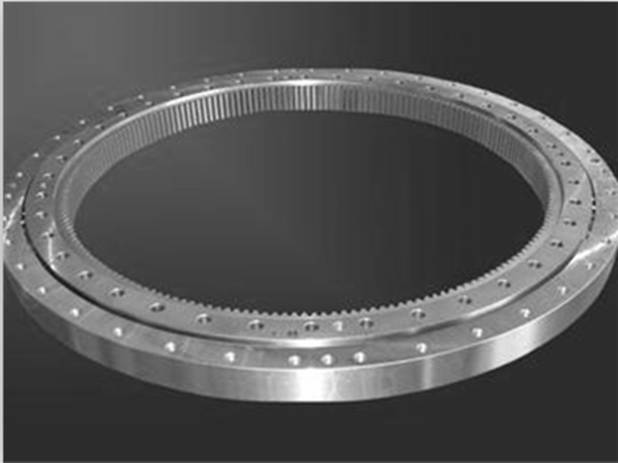

回轉支承圖如下：

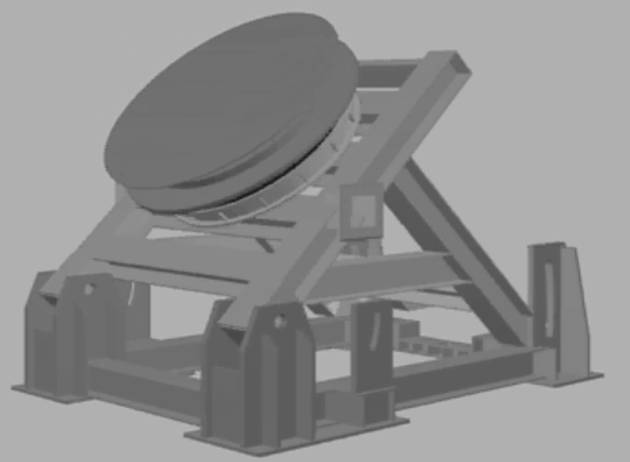

造球盤平面支承結構

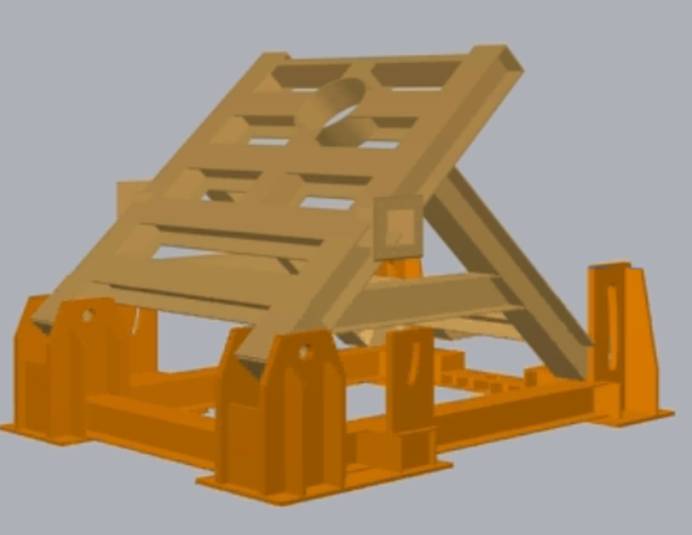

造球盤形成的平面支撐主機架。

四、技術參數

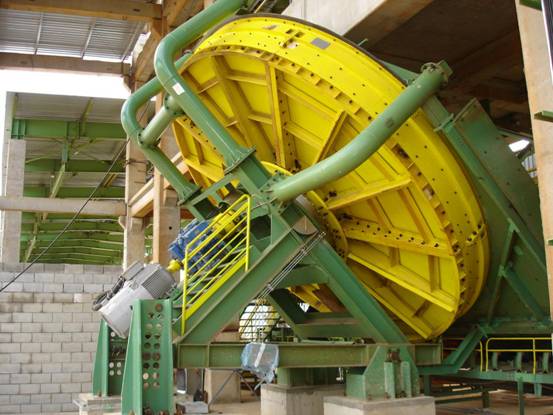

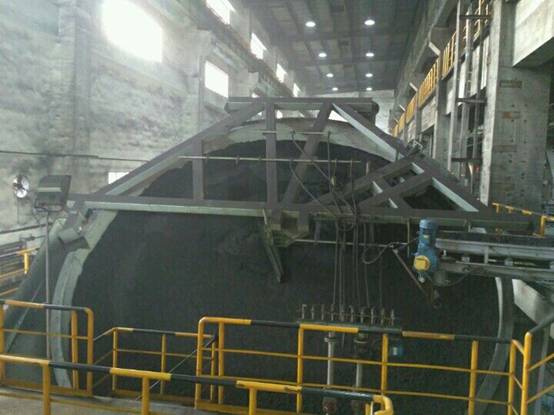

造球機外形圖片
